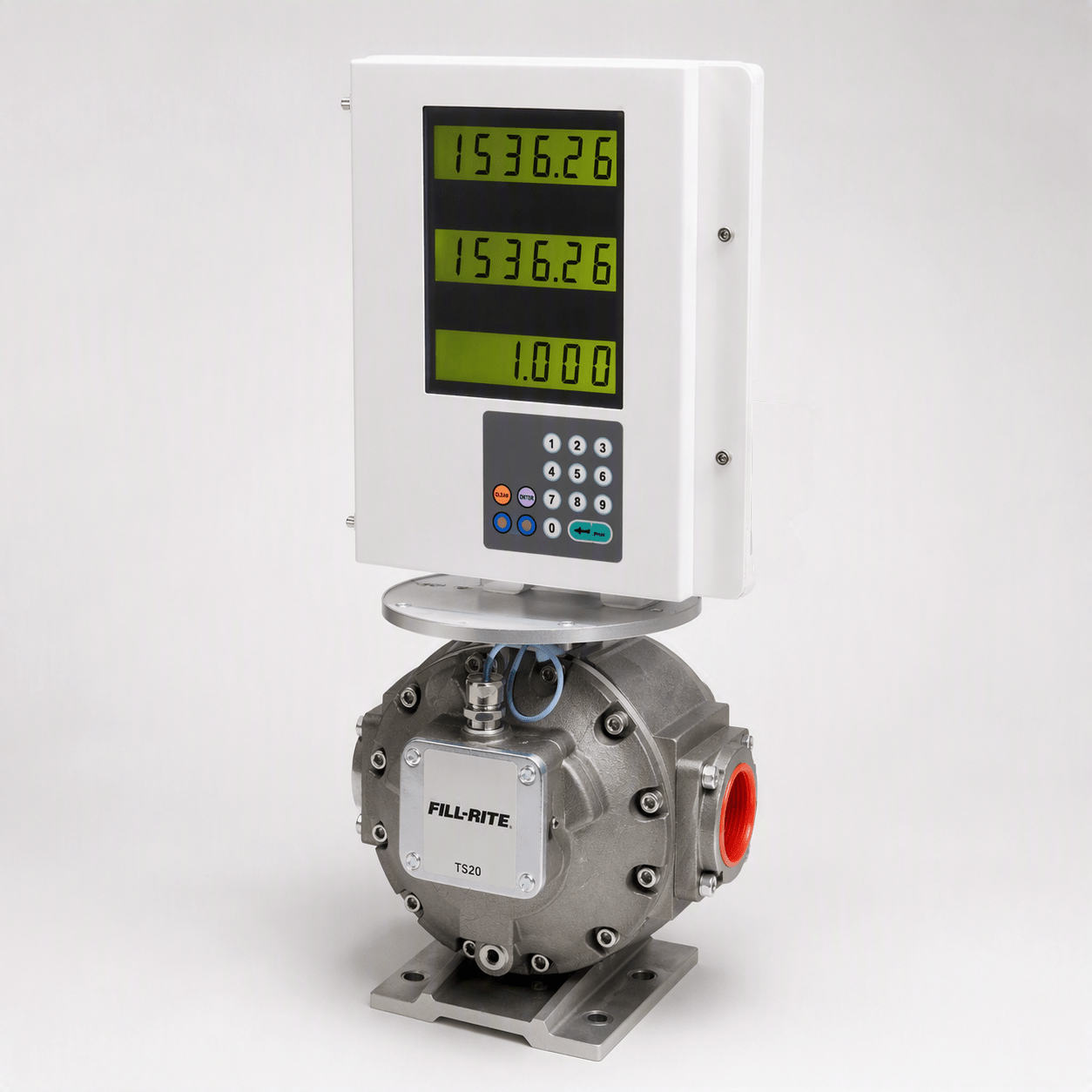

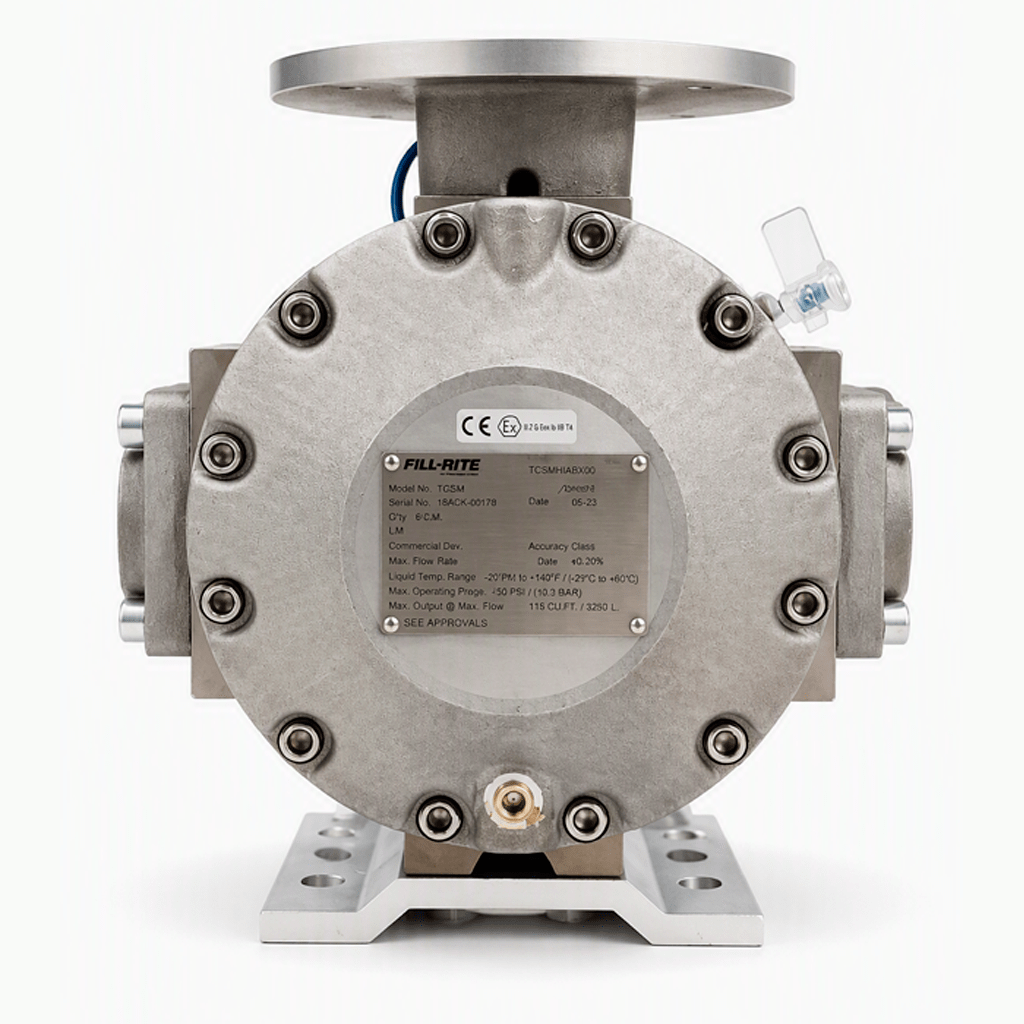

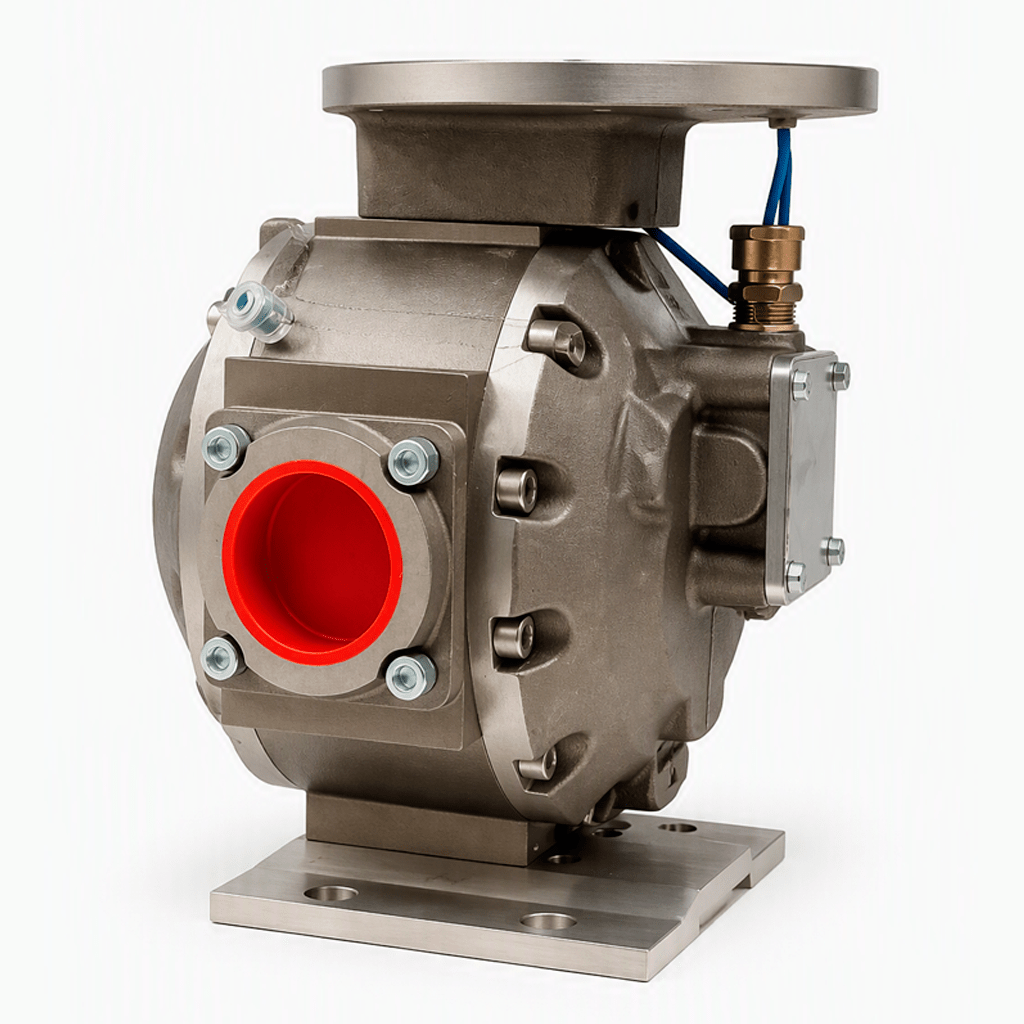

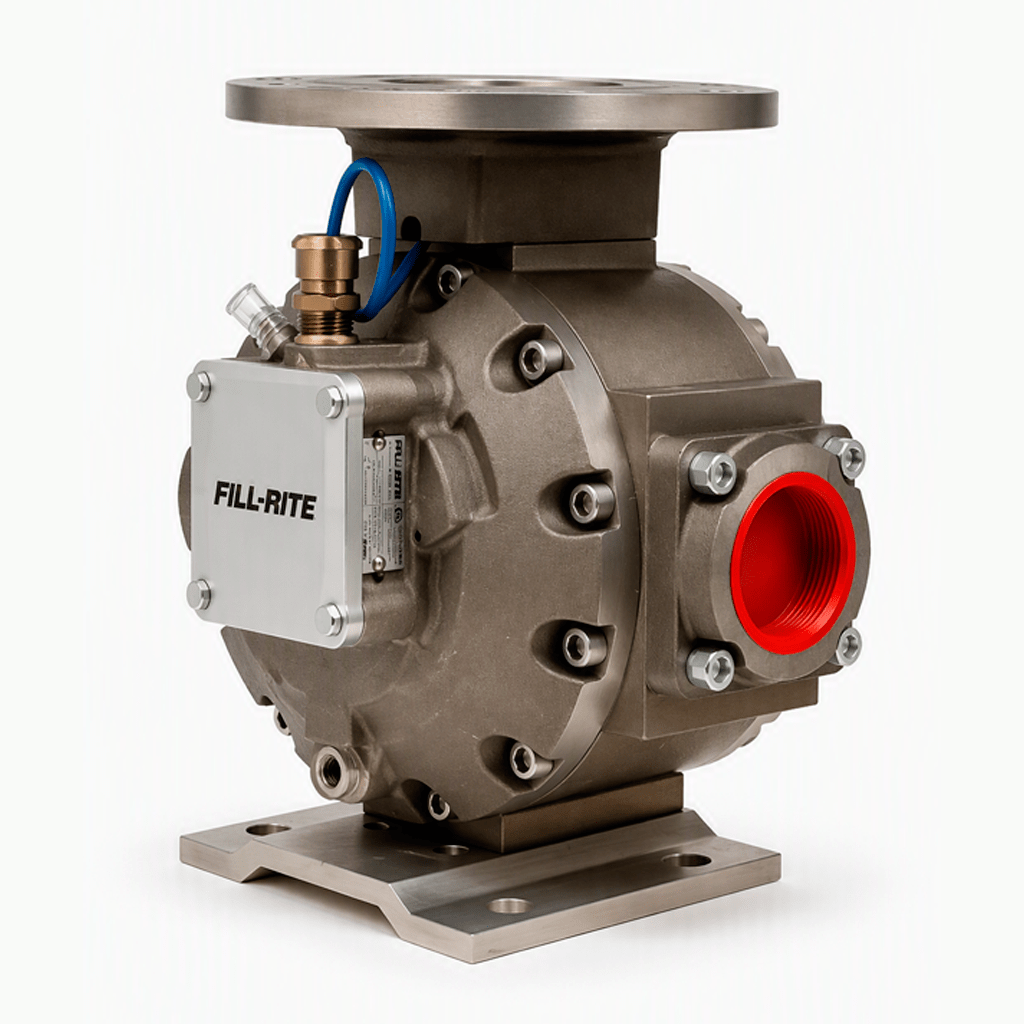

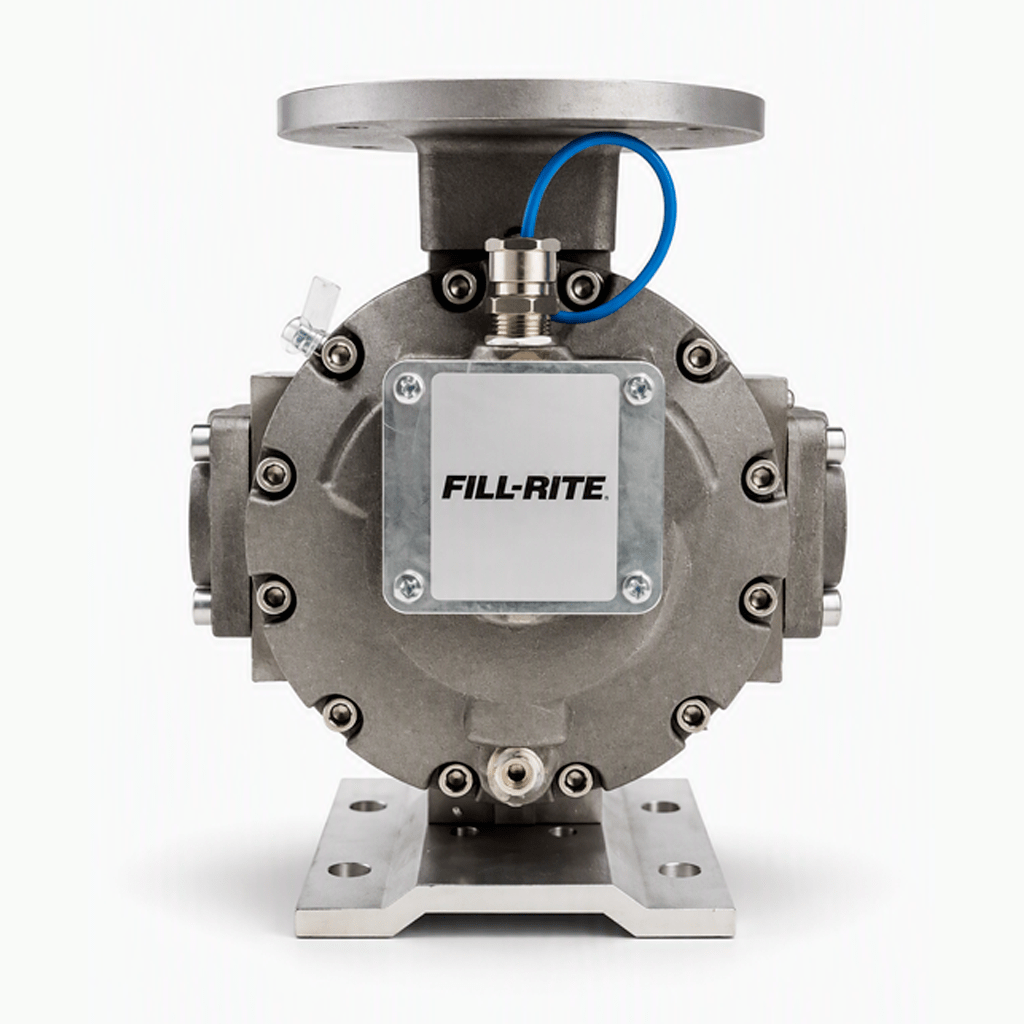

Medidor Volumétrico Fill-Rite TS20
Descripción
Medidor Volumétrico Fill-Rite TS20 de combustible de alta precisión para sistemas de control, automatización y gestión de flotas
Los Fill-Rite TS20 son medidores volumétricos de desplazamiento positivo por engranajes ovales diseñados para la medición precisa de combustibles líquidos en aplicaciones industriales, comerciales y de gestión de flotas.
Fabricados por Fill-Rite / Tuthill, estos medidores ofrecen una excelente repetibilidad, baja pérdida de carga y una alta precisión en un amplio rango de caudales, convirtiéndose en una solución ideal para sistemas de despacho de combustible, telemetría, automatización industrial y control de consumos.
Su tecnología patentada de engranajes ovales minimiza el contacto metal-metal dentro de la cámara de medición, reduciendo significativamente el desgaste mecánico y los costos de mantenimiento a largo plazo.
Características técnicas
| Característica | TS20AF14AATXXXX | TS20AF14AAGXXXX |
| Tamaño | 2″ (50 mm) | 2″ (50 mm) |
| Tecnología | Desplazamiento positivo por engranajes ovales | Desplazamiento positivo por engranajes ovales |
| Material | Aluminio anodizado | Aluminio anodizado |
| Conexión | NPT | NPT |
| Sellos | Viton | Viton |
| Rotor | Baja viscosidad (LV) | Baja viscosidad (LV) |
| Caudal | 57 a 570 l/min | 57 a 570 l/min |
| Presión máxima | Hasta 28 bar* | Hasta 28 bar* |
| Temperatura de trabajo | -10 °C a 50 °C* | -10 °C a 50 °C* |
| Alimentación | 5-24 VDC | 5-12 VDC |
| Salida de pulsos | 105 pulsos/litro | 27 pulsos/litro |
| Registro electrónico | Sí | Sí |
Tecnología de engranajes ovales Fill-Rite
La serie TS20AF14 utiliza un sistema de medición volumétrica de desplazamiento positivo mediante engranajes ovales de alta precisión.
A diferencia de otros tipos de caudalímetros, esta tecnología permite:
Mantener una precisión constante en diferentes caudales.
Trabajar tanto con presión de bomba como por gravedad.
Obtener una excelente repetibilidad de medición.
Reducir pérdidas de carga en el sistema.
Minimizar el desgaste interno.
Disminuir las tareas de mantenimiento.
Por estas características, los medidores Fill-Rite TS20 son ampliamente utilizados en aplicaciones de transferencia fiscal y control de combustibles.
Aplicaciones recomendadas
Los medidores volumétricos Fill-Rite TS20 son adecuados para:
Estaciones internas de combustible.
Control de abastecimiento de flotas.
Islas de carga de diésel.
Terminales de almacenamiento de combustibles.
Plantas industriales.
Sistemas de despacho automatizado.
Sistemas de telemetría.
Integración con Fleet Mini.
Plataformas de gestión de combustible.
Sistemas SCADA y PLC industriales.
Ventajas de los medidores volumétricos Fill-Rite TS20
- Alta precisión de medición
- Excelente repetibilidad
- Amplio rango operativo de caudal
- Bajo mantenimiento
- Baja pérdida de carga
- Compatible con sistemas de gestión de combustible
- Integración sencilla con PLC y controladores externos
- Ideal para automatización y monitoreo remoto
- Construcción robusta en aluminio anodizado
- Sellos Viton para aplicaciones exigentes
Preguntas frecuentes
¿Qué combustible pueden medir estos equipos?
Los medidores Fill-Rite TS20 están diseñados para aplicaciones de transferencia y control de combustibles líquidos de baja viscosidad, como diésel, biodiésel y otros combustibles compatibles con los materiales de construcción y sellos Viton.
¿Cuál es el modelo más recomendable para Fleet Mini?
El TS20AF14AATXXXX es la mejor opción para Fleet Mini debido a su salida de 105 pulsos por litro, que proporciona mayor resolución y precisión en la adquisición de datos.
¿Pueden integrarse con PLC o sistemas SCADA?
Sí. Ambos modelos disponen de salida por pulsos y pueden integrarse fácilmente con PLC, controladores industriales, sistemas SCADA, plataformas de telemetría y software de gestión de combustible.
¿Se pueden instalar en líneas de 2 pulgadas?
Sí. Ambos equipos cuentan con conexiones NPT de 2 pulgadas (50 mm) diseñadas para aplicaciones de alto caudal.
